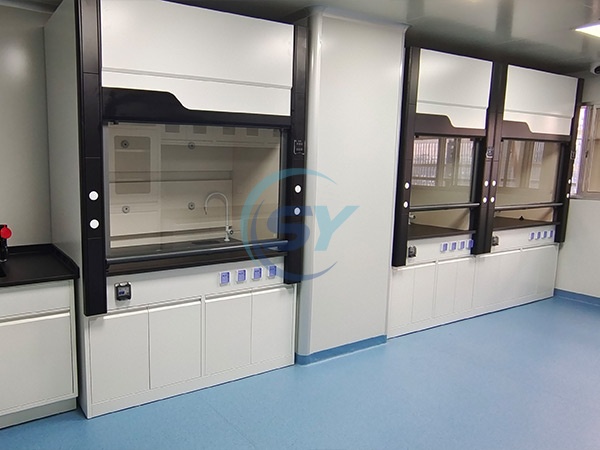

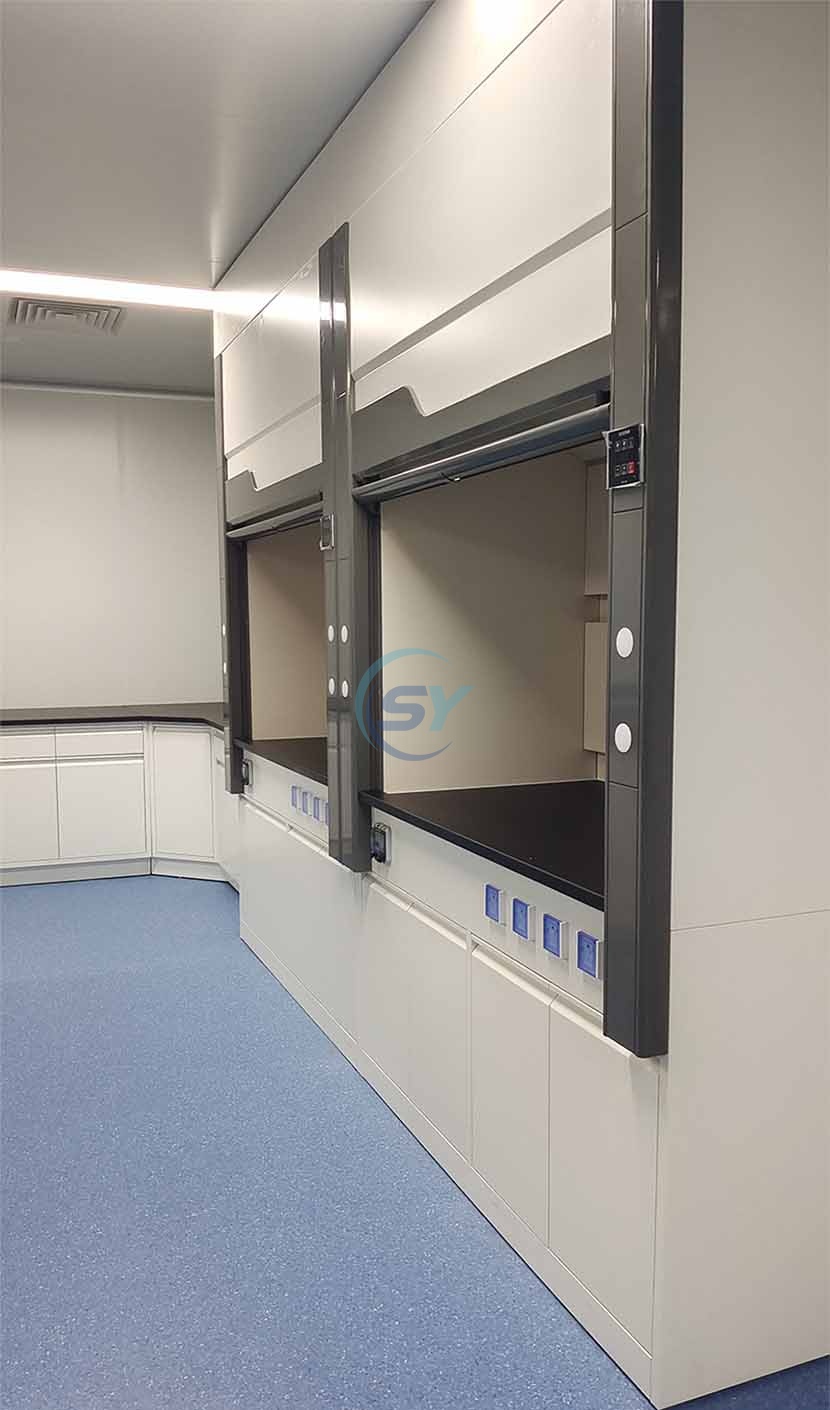

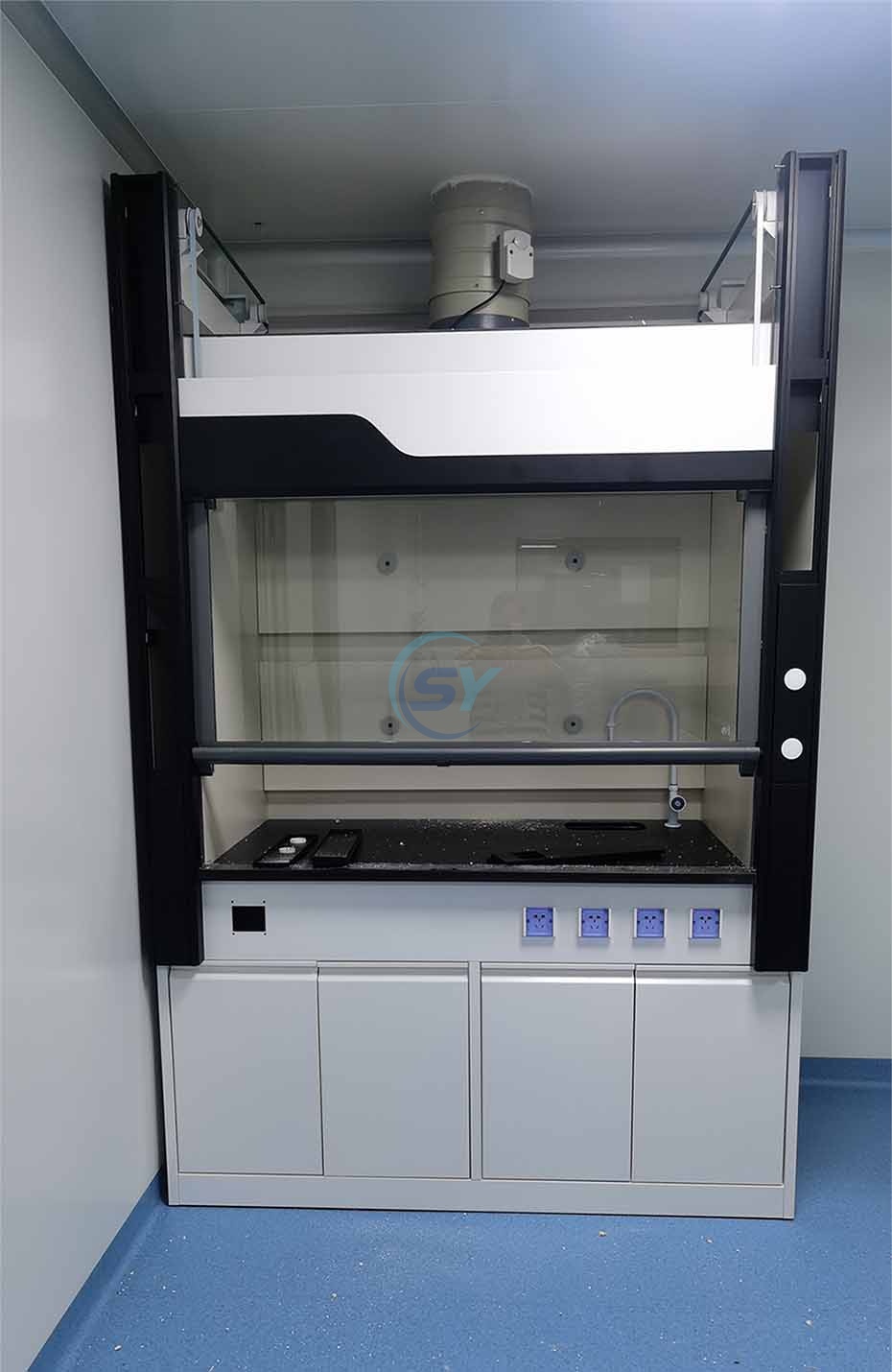

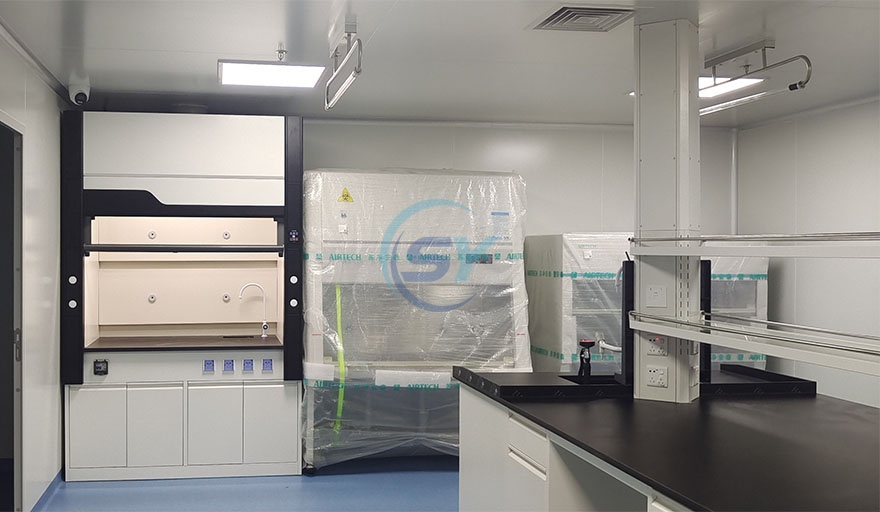

实验室全钢通风柜 广东通风柜定制厂 通风柜现场实拍图

发布日期:2023-04-10

深研实验室通风柜:

一:通风柜

主要尺寸宽度为1200mm、1500mm、1800mm,深度为800mm,高度为2350mm。通风柜的主要结构为:

①柜体:通风柜的柜体可根据使用要求做成钢制、木制、塑料、不锈钢等材料;

②台面及衬板:耐腐蚀、耐酸碱、耐高温的各种材质,进行高温或强酸碱操作的内层板要用不锈钢除渣除油静电喷涂环氧树脂粉末;

③活动拉门:装在柜体表面上的透明玻璃,使用户远离有害的化学物质和气体,同时使有害气体通向通风柜的内部管道;

④导流板:控制气流流经通风柜时的形状,减少空气流入通风柜时产生的由于方式不定造成的回流或涡流,提高使用效率(会对噪声及静压产生影响);

⑤集流环:位于通风柜的顶部,将通风柜的气体导向风排放(对通风柜的效率和噪声有着重要的影响);

⑥调风阀:通风柜的附属部件,来调节通风柜的排气量以及表面风速;

⑦水龙、考克、水杯等配件。

二:实验室通风柜:主体承重框架使用1.2mm双面镀锌钢板制造、其余部分使用1.0mm优质电解钢板制作。生产环节全部由数控机床激光数控切割中心裁剪、定位打孔、数控折弯成型、电子脉冲数控点焊焊接而成。柜体表面经脱脂、酸洗、磷化等九工位前处理后,使用阿克苏环氧树脂粉末喷涂。附着力高、表面硬度强、抗腐蚀,外形色泽美观的实验通风柜、实验室通风柜是科研企事业单位首推的实验室局部排风设备之一。

产品材料详细配置说明如下:

(一)结构:全钢结构,主体承重框架使用进口1.2mm双面镀锌钢板制造、其余部分使用进口1.0mm优质电解钢板制作。生产环节全部由进口数控机床激光数控切割中心裁剪、定位切孔、数控折弯成型、电子脉冲数控点焊焊接而成。柜体表面经脱脂、酸洗、磷化等九工位前处理后,使用美国进口品牌阿克苏环氧树脂粉末喷涂。附着力高、表面硬度强、抗腐蚀,外形色泽美观。

(二)视窗:玻璃使用5mm钢化玻璃。安全移门升降灵活自由,可以停留在任意位置,有橡胶缓冲限位装置。移动门把手和平移玻璃门结合一体并同宽,方便使用者上下扶手施力,符合人体工学要求。

(三)LED照明灯:LED灯,使用寿命长,节能。LED灯和5mm钢化灯罩玻璃隐藏于顶板上,与通风柜中的气体不直接接触,避免腐蚀隐患,易更换。可根据客户要求选配或加装紫外线消毒灯。

(四)传动系统:由内嵌有11根钢丝齿形皮带及转动同步轴齿轮组成,传动准确,工作时无滑动,具有恒定的传动比,不偏载。传动平稳,具有缓冲、减振能力,噪声低。传动效率高,维护保养方便,不需润滑,维护费用低。无污染,可在不允许有污染和工作环境较为恶劣的场所下正常工作。可按客户要求换装钢制链轮传动系统。

(五)移门拉手:视窗拉手采用空气动力学设计,在视窗完全闭合后,新风可以通过拉手预留开孔进入柜体内部,拉手留的椭圆形孔可作通风柜的补风功能,增加通风柜的排气量,及时有效的排出有毒气体,提高操作人员的安全性。

(六)电源:上柜两侧侧板下端各配有2个220V的10A实验室专用五孔电源插座,断电开关为德力西品牌漏电保护开关,漏电开关配有防溅防水的保护盒。

(七)排风口:锥形缩口耐腐材质一体成型集气罩,底部入口为长方形开口,顶部出口管径约250-315mm,可直接连接风管。集气罩具设计锥形集风角度(30°-90°)及圆滑度,减少压损及噪音,可以获得良好的集气平均性及低压损。

(八)、下柜体:通风柜下柜体为储存柜,柜体为拆装式落地型全钢制柜体,每台通风柜配置对开门款式底柜单元,下柜门铰链:采用DTC开启110°的铰链。下柜可根据客户实际需要选配:易燃易爆防火柜、酸碱柜、废液收集柜、垃圾回收、排风管路等装置。

(九)、柜体内腔内衬板及导流板:采用5mm厚实心抗倍特板,耐酸碱、耐有机溶剂、耐高温。三级导流排风,导流板能够根据各种不同密度、不同分子量的挥发性化学品气体在通风柜内腔内被彻底、迅速排出。

注意:通风柜内腔可选装耐高温陶瓷纤维内衬板:背板、导流板、内衬板、顶板:采用采用5mm厚白色实验室专用通风柜陶瓷纤维板。性能:耐1200度高温、抗酸碱腐蚀、阻燃、自动熄火,内外材质一致,表面光滑而且内外均为白色,阻燃性达UL94V-0等级,三级导流排风。

(十)、实芯理化板台面:采用12.7mm实芯理化板,理化板具有耐酸、耐碱、耐磨、防火、防潮、拥有抗弯和抗冲击的性能,抗腐蚀、安全环保等特性。
