实验室规划设计必须考虑的问题有哪些?

发布日期:2023-04-10

实验室前期准备:

在进行实验室规划设计之前 , 首先要了解目标实验室的总体规划,包括实验室的性质 、目的、任务、 依据和规模, 确定实验室功能和仪器设备选型等。其中仪器选型直接影响实验室的布置。

一、实验室规划的要素

实验室规划设计中涉及到的内容主要有平面布置、水源 、电路、气路 、通风 。

1.平面布置图;

确定实验室整体平面布置图, 明确实验室布局。实验室要求与办公区域有效隔离, 功能区域划分明晰, 实验间互不干扰, 疏散通道畅通。

2.水源;

实验室的给水遵循方便就近取用的原则, 在必要的地方设置水槽。特别是某些需要用外接水源的仪器旁边,设有水槽,方便用水取水。

3.电路;

电路设计须考虑整体功率的大小、三相电要求、特殊仪器稳定性的要 求。为方便操作和满足安全管理的要求, 实验室一般要求设置独立控制开关。

一个正确和良好的接地系统对分析实验室仪器正常 、 可靠和安全运行是非常必要的。

4.气路;

供气模式有集中供气和单独供气两种。气体路管应沿墙明设,以便安装维护。

5.通风系统;

通风是实验室设计中不可缺少的一个组成部分。为了减少实验人员的伤害,实验室需通风。

实验室的通风方式有两种 ,即局部排风和全室通风。局部排风是在有害物产生后产即就近排出, 这种方式能以较少的风量排走大量的有害物,被广泛采用在现代实验室中。对于有些实验不能使用局部排风,或者局部排风满足不了要求时,应该采用全室通风。通风系统的关注焦点是进出风口位置的确定和风口的预埋。

02

二、装备的规格和选

实验室装备配置内容主要包括实验台的布局模式 、结构尺寸、台面选择 、通风柜选型 、实验用柜选型、安全设施配备等。

1.布局模式;

实验台布局是安全性和方便性 ,有以下几种常用的模式 :

(1) 岛型;

是很常见的一种模式。常使用于大空间、成长方形 的室 内形 式。此模式 的特点是人流顺畅;

(2)半岛型;

这也是一种比较典型的应用方式,此模式适用于狭长的房间;

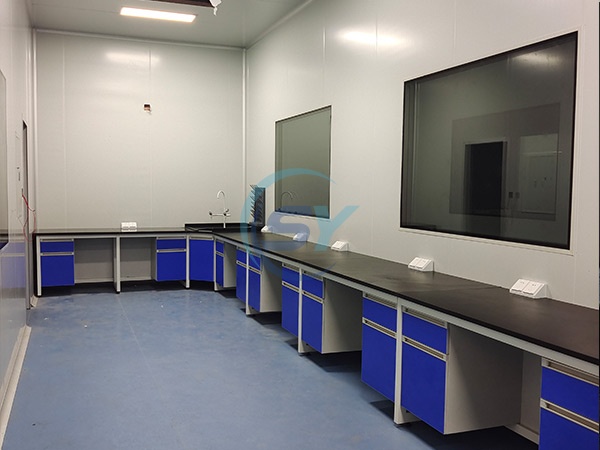

(3) L 型;

L 型适用于较为窄小的房间形式;

(4) U 型;

与一字型(即侧边实验台)布局也较常用。

2.结构尺寸;

实验室装备的结构分为全木结构 、钢木结构和全钢结构, 实验室可根据具体的情况选择不同的实验台类型。实验室装备的尺寸直接关系到使用的方便舒适程度。坐式工作台的高度通常在 750 ~850 mml之间, 如果男性实验员占较高比率也可考虑 900mm高; 站式工作台高度则在 850 ~ 920mm之间,高温室的工 作台高度在 450 ~600 mm 之间;工作台的长度通常宜考虑每人 1200 mm (不应小于1000mm),有机化学实验台则须考虑 长一些 ,可取 1400 ~1600 m m ; 试剂架高度为 1200 ~1650 mm之间, 高柜可达 1800 — 2000 mm ; 工作台的深度一般为 750 mm , 高温室的工作台深度一般要求 850~900mm 之间。

3.实验室台面;

目前使用较多的台面材料有 以下几种 :

(1) 环氧树脂 :主要 为加强型环氧树脂成份 ,内外材质一致,损伤时可修复还原, 酸碱、耐撞击、 耐高温(约 800℃ ), 成本相对较高。

(2) 耐蚀实心理化板 :系以优质多重夹纸 , 浸泡于特殊酚液后经高压热固效应成型, 并经表面特殊耐蚀处理。具有耐酸碱、耐撞击 、耐热特性 ,经济耐用。

(3) 千思板: 成分为70%的木质纤维, 30%的三聚氰胺树脂, 采用双电子束扫描技术将三聚氰胺附贴在面层 , 经高温高压成型, 耐高温耐腐蚀能力一般。

(4) 耐蚀理化贴 面板 :由添加特殊成 份酚醛树脂含浸的牛皮纸、白色及特殊表层纸经高温、高压处理而成, 耐酸碱、 耐撞击、 耐热特性, 但需要配合配合基材使用。

4.实验室通风柜;

通风柜是实验室中常用的一种局部排风设备, 种类繁多, 由于其结构不同, 使用的条件不同, 其排风效果也不相同。 通风柜的性能好环, 主要取决于通过通风柜空气移动的速度。

5.实验用柜;

实验用柜包括药品柜 、药品柜 、危险品、玻璃器皿干燥和保管柜、洁净柜、生物安全柜。

(1) 样品柜;

放置各类实验样品用的样品柜 ,应有分格且可贴标签等的隔板, 便于存放样品和查找样品, 因为有些样品, 根据样品的物理性质和化学稳定性而需放人干燥器保存,因此分格有大有小 ,以便于存放不同的样品。

(2) 药品柜;

主要放置固体化学试剂和标准溶液 , 这两者分类放置, 不可混放在一起。 放置化学试剂应分类放置, 便于查找。同时为了安全, 药品柜应设置玻璃门窗, 柜体也应具有一定的承重能力和防腐蚀性。

(3) 危险品保管柜;

适用于危险物品的简单保管和短期保管 ,采用不锈钢制作 ,或耐火砖砌而成 。

(4) 玻璃器皿干燥和保管柜;

洗净后的下班器皿在托架上保存, 托架用导轨与柜体固定, 使玻璃器皿存取方便 , 易于清洁干燥。
